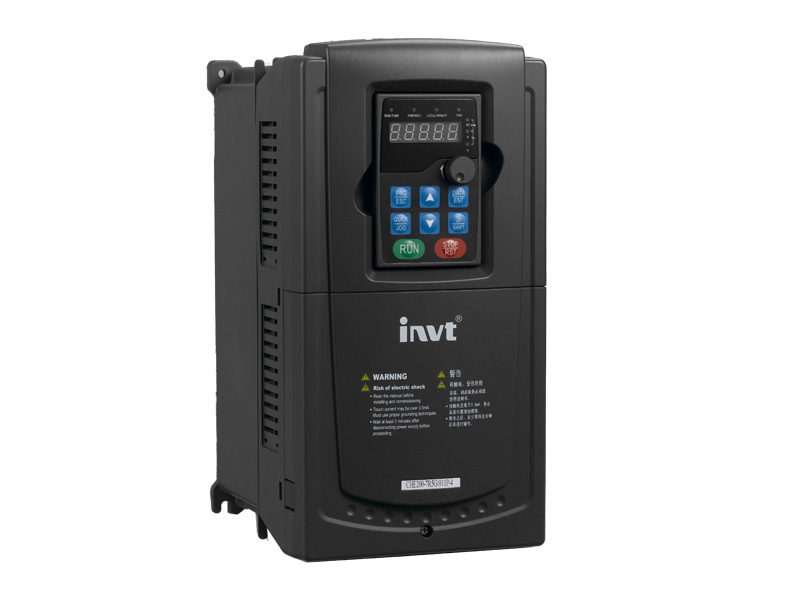

Goodrive35系列高性能閉環矢量英威騰變頻器參數
Goodrive35變頻器源自新一代GD300英威騰變頻器，具有高控制精度、高啟動轉矩、高調速比及快速響應的閉環控制性能，還具有具有主軸定位、簡易伺服功能，控制精度達到1個脈沖，在部分場合可替代伺服驅動器，為客戶實現成本最優化。
英威騰變頻器適用于機床、紡織機械、包裝機械、造紙、張力控制等行業，以及需要高性能閉環矢量控制的其他工業應用場合。
英威騰變頻器產品特點：
● 全驅全能
可驅動各類電機：高速電機和電主軸、變頻電機、交流伺服電機、各種同步電機、普通異步電機；
完善的電機參數自學習功能，可進行旋轉和靜止的全面電機參數自學習，并有自學習保護功能：
旋轉自學習：須脫開負載學習，適用控制精度要求較高的場合；
靜止自學習：適用于電機無法脫開負載的場合，避免設備安裝后無法旋轉自學習的尷尬；
● 閉環矢量控制
更精準、更強大的電機轉矩、速度、位置控制能力：
|
特性指標
|
Goodrive35
|
|
位置控制精度
|
±1脈沖
|
|
更高調速范圍
|
閉環矢量1:1000
|
|
更高穩速精度
|
閉環矢量：±0.02%
|
|
更短控制轉矩響應時間
|
閉環矢量：<10ms
|
|
更高轉矩控制精度
|
閉環矢量：轉矩控制精度5%
|
|
更低啟動頻率/更高起動轉矩
|
閉環矢量：0Hz/200%
|
|
優良的弱磁控制能力
|
快速加減速
|
● 簡易伺服控制能力
脈沖給定：任意位置定位控制、速度方向控制；
具有伺服驅動的部分特性；
● T?V S?D可靠質保
獲得T?V S?D認證，擁有國內同行業更強的產品質量保證能力；
● 機床專用功能
給定方式：模擬量0~10V/0~20mA、-10V~+10V、差分脈沖方向、多段速；
主軸準停：內置7個分度和4個零位；
回零檢測：第一種：外接零位檢測開關；第二種：編碼器Z相輸入；
參考點檢測：可選端子功能用于檢測1個位置參考點；
伺服控制：脈沖給定任意位置定位控制、速度方向控制；
速度/位置模式切換：采用專用端子控制；
編碼器：支持5V及12V增量式ABZ編碼器及伺服專用省線式ABZ UVW編碼器；最大頻率<300KHz；
定位性能： 支持Z脈沖及光電開關定位，定位準確無超調；
傳動比設置：可設置主軸傳動比；
● 友好的用戶界面
高性能鍵盤；
上位機監控軟件。
英威騰變頻器規格參數：
|
功能描述
|
規格指標
|
|
輸入
|
輸入電壓（V）
|
AC 3PH 380V(-15%)~440V(+10%)額定電壓：380V
AC 3PH 520V(-15%)~690V(+10%)額定電壓：660V
|
|
輸入頻率（Hz）
|
50Hz/60Hz，允許范圍47～63Hz
|
|
輸出
|
輸出電壓（V）
|
0～輸入電壓
|
|
輸出頻率（Hz）
|
0～400Hz
|
|
技術控制性能
|
控制方式
|
空間電壓矢量控制模式，無PG 矢量控制模式，有PG 矢量控
制模式
|
|
電機類型
|
異步電機、永磁同步電機
|
|
調速比
|
異步機1：200（SVC），同步機1：20（SVC），1:1000（VC）
|
|
速度控制精度
|
±0.2%（無PG矢量控制），±0.02%（有PG矢量控制）
|
|
速度波動
|
±0.3%（無PG矢量控制）
|
|
轉矩響應
|
<20ms（無PG矢量控制），<10ms（有PG矢量控制）
|
|
轉矩控制精度
|
10%（無PG矢量控制），5%（有PG矢量控制）
|
|
啟動轉矩
|
異步電機：0.25Hz/150%（無PG矢量控制）
|
|
永磁同步電機：2.5Hz/150%（無PG矢量控制）
|
|
0Hz/200%（有PG矢量控制）
|
|
過載能力
|
150%額定電流60s；
|
|
180%額定電流10s；
|
|
200%額定電流1s。
|
|
運行控制性能
|
頻率設定方式
|
數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡
易PLC設定、PID設定、MODBUS通訊設定、PROFIBUS通
訊設定等。
|
|
自動電壓調整功能
|
當電網電壓變化時，能自動保持輸出電壓恒定
|
|
故障保護功能
|
提供三十多種故障保護功能：過流、過壓、欠壓、過溫、缺相、
過載等保護功能
|
|
轉速追蹤再啟動功能
|
實現對旋轉中的電機的無沖擊平滑起動
|
|
注意：4kW（含）以上具有該功能。
|
|
外圍接口
|
端子模擬量輸入分辯率
|
不大于20mV
|
|
端子開關量輸入分辯率
|
不大于2ms
|
|
模擬輸入
|
2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V
|
|
模擬輸出
|
2路（AO1、AO2）0~10V /0~20mA
|
|
數字輸入
|
8路普通輸入，最大頻率1kHz，內部阻抗：3.3kΩ；
|
|
1路高速輸入，最大頻率50kHz
|
|
數字輸出
|
1路高速脈沖輸出，最大頻率50kHz；
|
|
1路Y端子開路集電極輸出
|
|
繼電器輸出
|
兩路可編程繼電器輸出
|
|
RO1A常開，RO1B常閉，RO1C公共端
|
|
RO2A常開，RO2B常閉，RO2C公共端
|
|
觸點容量：3A/AC250V，1A/DC30V
|
|
機床專用功能
|
主軸準停
|
適用于主軸定位操作和控制時序
|
|
內置7 個分度及4 個零位
|
|
位置參考點
|
支持外接零位檢測開關定位
|
|
|
支持編碼器Z 相定位
|
|
伺服控制
|
脈沖串給定：任意位置定位控制
|
|
分頻輸出
|
編碼器脈沖分頻輸出（H1、H2 型變頻器）
|
|
速度/位置模式
|
支持端子切換
|
|
編碼器
|
C1 型變頻器支持100kHz，D1 型變頻器支持500kHz，H1 型
|
|
變頻器支持300kHz，H2 型變頻器支持400kHz，
|
|
定位性能
|
支持Z 脈沖及光電開關定位，定位準確無超調
|
|
其它
|
安裝方式
|
支持壁掛式、落地式、法蘭式安裝三種方式
|
|
運行環境溫度
|
-10~50℃，40℃以上降額使用
|
|
平均無故障時間
|
2年（25度環境溫度）
|
|
防護等級
|
IP20
|
|
冷卻方式
|
強制風冷
|
|
制動單元
|
380V 30kW（含）以下內置，380V 37kW（含）以上選配外置
|
|
660V選配外置
|
|
EMC濾波器
|
380V內置C3濾波器：滿足IEC61800-3 C3等級要求
|
|
660V無內置C3濾波器
|
|
可選配外置濾波器：滿足IEC61800-3 C2等級要求
|
