產品介紹：

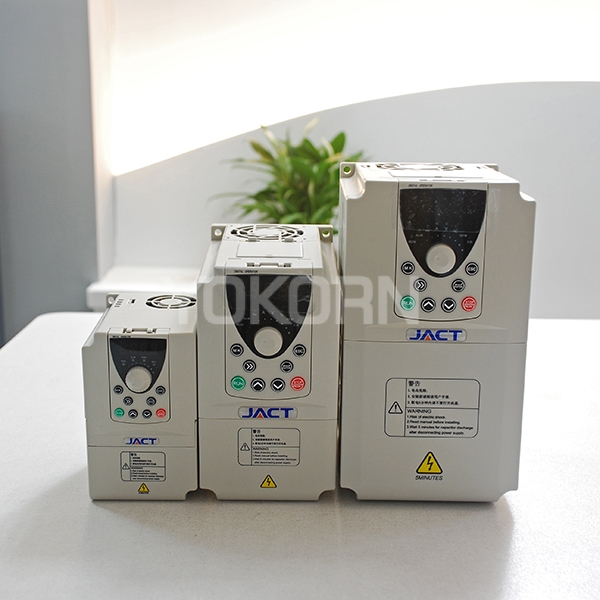

AT500系列變頻器是高性能矢量型和轉矩控制型變頻器。產品采用了與目前國際領先技術同步的無速度傳感器矢量控制技術和轉矩控制技術，不僅具有與國際高端變頻器同樣優異的控制性能，同時還結合中國的應用特點，進一步強化了產品的可靠性和環境的適應性以及客戶化和行業化的設計，能夠更好地滿足各種傳動應用的需求。
產品特點：
1、采用國際領先的矢量控制技術，高性能高精度電機控制；V/F、開環矢量、閉環矢量2、低轉速大轉矩，0.5Hz/150%(SVC),0Hz/180%（FVC）
3、寬功率設計，支持多種電機配置（0.7kW-710kW），支持多種編碼器，可實現高精度閉環控制
4、集速度控制，轉矩控制和位置控制于一體，可廣泛應用于同步電機和異步電機控制
5、獨立風道設計，選用長壽命大風量散熱風機，提高整機散熱效率，保障變頻器穩定運行。
6、調試便捷，豐富的硬件接口和軟件功能，能滿足多種不同的工業應用場合。
技術規格：
|
項 目 |
規 格 |
基本
功能 |
最高頻率 |
0~320Hz |
載波頻率 |
0.5kHz~16kHz
可根據溫度，自動調整載波頻率 |
輸入頻率分辨率 |
數字設定：0.01Hz
模擬設定：最高頻率×0.025% |
控制方式 |
V/F控制
開環矢量控制（SVC）
閉環矢量控制（FVC） |
啟動轉矩 |
G型機：0.5Hz/150%（SVC）；0Hz/180%（FVC）
P型機：0.5Hz/100% |
調速范圍 |
1：100 （SVC） |
1：1000 （FVC） |
穩速精度 |
±0.5%（SVC） |
±0.02%（FVC） |
轉矩控制精度 |
±5%（FVC） |
過載能力 |
G型機：150%額定電流60s；180%額定電流3s
P型機：120%額定電流60s；150%額定電流3s |
轉矩提升 |
自動轉矩提升；手動轉矩提升0.1%~30.0% |
V/F曲線 |
三種方式：直線型；多點型；N次方型V/F曲線
（1.2次方、1.4次方、1.6次方、1.8次方、2次方） |
加減速曲線 |
直線或S曲線加減速方式
四種加減速時間，加減速時間范圍0.0s~6500.0s |
直流制動 |
直流制動頻率：0.00Hz~最大頻率
制動時間：0.0s~100.0s
制動動作電流值：0.0%~100.0% |
點動控制 |
點動頻率范圍：0.00Hz~50.00Hz
點動加減速時間：0.0s~6500.0s |
簡易PLC、多段速運行 |
通過內置PLC或控制端子實現最多16段速運行 |
內置PID |
可方便實現過程控制閉環控制系統 |
自動電壓調整（AVR） |
當電網電壓變化時，能自動保持輸出電壓恒定 |
過壓過流失速控制 |
對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘 |
快速限流功能 |
最大限度減少過流故障，保護變頻器正常運行 |
轉矩限定與控制 |
“挖土機”特性，對運行期間轉矩自動限制， 防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制 |
個
性
化
功
能 |
出色的性能 |
以高性能的電流矢量控制技術實現異步電機控制 |
瞬停不停 |
瞬時停電時通過負載回饋能量補償電壓的降低，維持變頻器短時間內繼續運行 |
定時控制 |
定時控制功能：設定時間范圍0.0Min~6500.0Min |
RS-485總線支持 |
Modbus-RTU協議 |
運
行 |
命令源 |
操作面板給定、控制端子給定、串行通訊口給定。 可通過多種方式切換 |
頻率源 |
數字給定、模擬電壓給定、模擬電流給定、 脈沖給定、串行口給定?？赏ㄟ^多種方式切換 |
輔助頻率源 |
數字給定、模擬電壓給定、模擬電流給定、 脈沖給定、串行口給定?？伸`活實現輔助頻率微調、頻率合成 |
輸入端子 |
5個數字輸入端子，其中X5支持最高100kHz的高速脈沖輸入
2個模擬量輸入端子，AI1僅支持0~10V電壓輸入， AI2支持
0~10V電壓輸入或0~20mA電流輸入 |
輸出端子 |
1個高速脈沖輸出端子（可選為開路集電極式），支持0~100kHz的高速脈沖輸出
1個數字輸出端子
2個繼電器輸出端子（出廠默認為1個，另外1個選配）
2個模擬輸出端子，支持0~20mA電流輸出或0~10V電壓輸出 |
鍵
盤
及
顯
示 |
LED顯示 |
顯示參數（三種顯示模式：基本模式、快速菜單模式、非出廠值模式） |
保護功能 |
上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等 |
選配件 |
制動組件、IO擴展卡、RS485通訊卡、差分輸入PG卡、OC輸入PG卡、sin/cos PG卡 |
環境 |
使用場所 |
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油、霧、水蒸汽、滴水或鹽份等 |
海拔高度 |
低于1000m，高于1000m降額使用，每升高100m，額定輸出電流減少1% |
環境溫度 |
-10℃~+40℃（環境溫度在40℃~50℃，請降額使用），每升高1℃，額定輸出電流減少1% |
濕度 |
小于95%RH，無水珠凝結 |
振動 |
小于5.9m/s2（0.6g） |
存儲溫度 |
-20℃~+60℃ |
